Плосковысекательная машина AP-1700
Высекательная машина с автоматической подачей предназначена для высечки и биговки упаковки сложной конфигурации из микрогофрокартона и гофрокартона. Благодаря высокой скорости, автоматизации, а также удобству в работе машина идеально подходит в производстве, как средних, так и больших объемов картонной упаковки. Отличительными особенностями этой машины от других является автоматическая подача и укладка листов. Автоматическая плосковысекательная машина Cartonmaster Lap Feeder была специально сконструирована для непрерывной круглосуточной работы с большими объемами гофрокартона различных профилей (Е, В, С, А, B+C, B+A, C+A) толщиной до 9 мм и на сегодняшний день является незаменимой альтернативой тигельным прессам (с низкой производительностью) и ротационным высечным машинам с более низким качеством высечки.
Технические характеристики
| Модель | AP-1700 |
|---|---|
| Максимальный размер заготовки | 1300х1700 мм |
| Максимальный размер вырубки | 1280х1700 мм |
| Минимальный размер заготовки | 500х700 мм |
| Максимальный размер заключной рамки | 1350х1740 мм |
| Настройка переднего измерительного прибора | 10 мм |
| Высота лезвия | 23,6 мм |
| Размер захвата листа от края | 10 — 20 мм |
| Рабочее высечное давление | 350 тонн |
| Максимальная толщина заготовки | 1,5 — 9 мм |
| Рабочая производительность | 5750 шт./час |
| Установленная мощность | 60 кВт |
| Вес машины | 50 тонн |
Особенности оборудования
- Автоматическая централизованная смазка (маслостанция производства Япония)
- Электрические компоненты производства Mitsubishi, Omron, (Япония)
- Электродвигатели, мотор-редукторы производства ABB (EC), Nagoya (Япония)
- Центральная приводная воздушная муфта производства Япония
- Вакуумный насос на секции подачи производства Becker (Германия)
- Протягивающие цепи производства Япония
- Подшипники пр-во Япония
- Кондиционер для охлаждения и очистки воздуха в электрическом шкафу
- Дружественный интерфейс на русском языке для контроля за работой машины
- PLC — Kyence, Mitsubishi (Япония) или OMRON (Япония) (По желанию Заказчика может комплектоваться компонентами BOSCH или SIEMENS (Германия)
Описание секций и узлов
Cекция подачи с новой системой Lap feeder

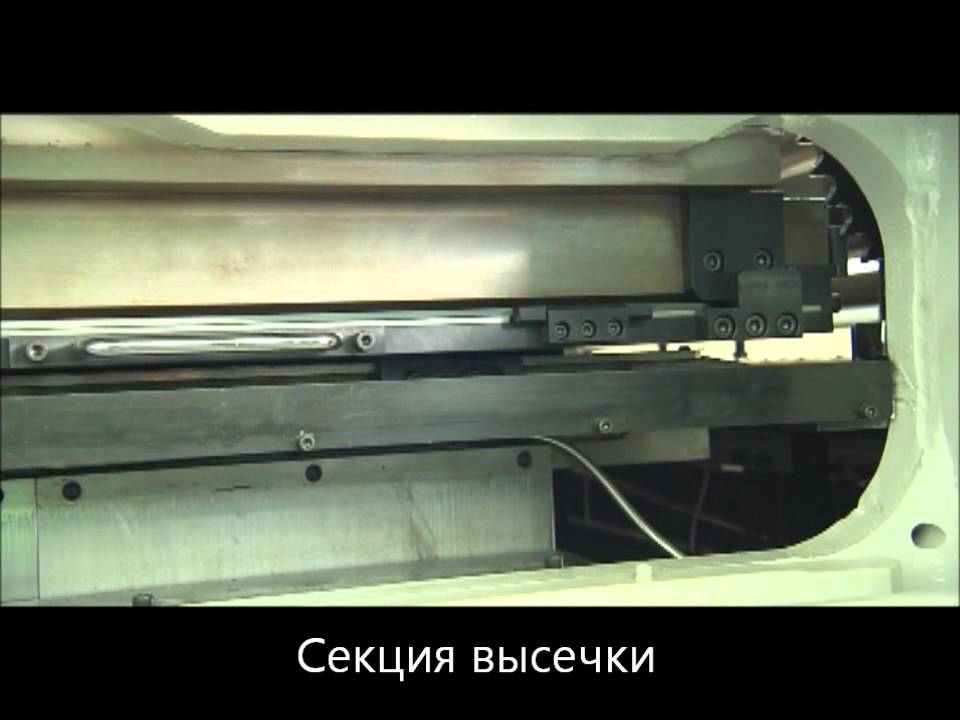

Секция высечки (Cutting chase & cutting plate)
- Цифровая индикация высечного усилия
- Электрическая регулировка усилия высечки
- Датчик положения высекательной плиты
- Устройство для быстрой смены заключной рамы (2 комплекта)
Секция стриппинга (удаления облоя) (Stripping section)
- Рама с набором нижних и верхних выбивающих иголок
- Емкость для сбора обрези
- Транспортер удаления отходов
- Возможна установка вакуумной системы измельчения и транспортировки обрези
Приемная секция (Delivery section)
- Автоматический опускающийся стапель
- Приемное устройство non-stop
- Паллеты для непрерывной приемки продукции
- Счетчик листов
- Датчик присутствия для безопасной работы оператора
Демонстрация работы
Работа плосковысекательного автомата AP-1700
